Внутрипольные конвекторы VARMANN QTHERM ECO



ОПИСАНИЕ



Встраиваемый в пол конвектор Qtherm ECO – традиционный конвектор серии Qtherm с тангенциальными вентиляторами. Принципиальные новшества и преимущества конвекторов Qtherm ECO следующие:



  - компактные габаритные размеры конвекторов при высокой теплопроизводительности;
  - конвекторы находятся в привлекательном ценовом диапазоне;
  - использование ЕС–двигателей значительно снижает энергопотребление вентиляторов;
  - ЕС–двигатели вентиляторов оснащены интеллектуальной системой управления, которая выдерживает стабильную скорость вращения вентиляторов в зависимости от внешних воздействий;
  - вентиляторы работают еще тише;
  - принципиально новый высокопроизводительный теплообменник с шахматным расположением трубок и более эффективным прогревом пластины, с традиционным подключением G3/4" "евроконус".


ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ


  - рабочее давление теплоносителя не более 16 бар;
  - давление гидравлических испытаний конвектора        – 25 бар;
  - максимальная рабочая температура теплоносителя   – 130 °С.
  - напряжение питания вентиляторов переменного тока  – 220 В;
  - напряжение питания вентиляторов постоянного тока   – 24 В.



БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ


  - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или из нержавеющей стали;
  - съёмный теплообменник новой геометрии с шахматным расположением трубок, с латунным узлом подключения с соединением "евроконус" G 3/4”;
  - тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В или ЕС–двигателями 24В;
  - блок электрических подключений для электромеханического регулирования в коробке;
  - роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
  - декоративная рамка по периметру жёлоба из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из резины в месте контакта с решеткой;
  - комплект крепёжно–регулировочных ножек;
  - воздухоспускной клапан 3/8 ”;
  - паспорт, инструкцию по монтажу и эксплуатации.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ



  - Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.

  - Теплообменник с пластинами новой геометрии, с шахматным расположением трубок, с более высоким теплосъемом при небольших габаритных размерах.

  - Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса.

  - Удобство монтажа с использованием быстроразъёмного соединения G3/4" "евроконус" для подключения теплоносителя.

  - Два типа профиля (U–образный и F–образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.

  - Тангенциальные вентиляторы с двигателем 220В, 50 Гц для сухих помещений и 24В с ЕС–двигателем постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.

  - Настенные регуляторы Vartronic, позволяют в автоматическом режиме регулировать температуру в помещении трехступенчатым изменением скорости вращения вентиляторов.

  - Входящая в базовую комплектацию, полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.

  - Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.



Конструктивные особенности Varmann Qtherm ECO



  - Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.

  - Теплообменник с пластинами новой геометрии, с шахматным расположением трубок, с более высоким теплосъемом при небольших габаритных размерах.

  - Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в экс0плуатации. Теплообменник окрашен в цвет корпуса.

  - Удобство монтажа с использованием быстроразъёмного соединения 3/4" "евроконус" для подключения теплоносителя.

  - Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.

  - Тангенциальные вентиляторы с двигателем 220В, 50 Гц для сухих помещений и 24В с ЕС-двигателем постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, имеют очень низкий уровень шума.

  - Настенные регуляторы Vartronic позволяют в автоматическом режиме регулировать температуру в помещении трехступенчатым изменением скорости вращения вентиляторов.

  - Входящая в базовую комплектацию, полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.

  - Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.

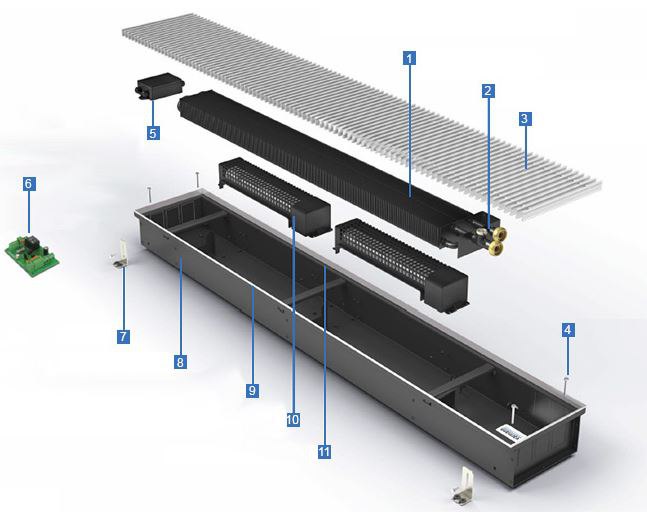

Конструктивные детали конвектора



varmann внутрипольный конвектор Qtherm Eco



1. Теплообменник с шахматным расположением трубок, с алюминиевым пластинчатым оребрением новой геометрии, окрашен в цвет жёлоба, подключение G 3/4" "евроконус".

2. Узел подключения латунный, подключение G 3/4" "евроконус" с накидными гайками, с никелированным воздухоспускным клапаном, 3/8".

3. Решётка роликовая, либо линейная из анодированного алюминия, любой цвет по RAL, с фактурой мрамора, гранита, дерева или из нержавеющей стали.

4. Регулировочные винты для регулирования конвектора в уровень пола при монтаже.

5. Блок электрических подключений в пластиковой коробке IP 65 для электромеханического регулирования.

6. Блок регулятора тип 201105, напряжение питания 24В, при электромеханическом регулировании, с выполненным электромонтажом, трехступенчатое изменение скорости вращения вентиляторов, с возможностью подключения настенного регулятора типа 703303, к системе "умный дом".

7. Ножки для фиксации корпуса конвектора к полу.

8. Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали.

9. Декоративная рамка по периметру корпуса конвектора U-образного, либо F-образного профиля из алюминия в цвет решётки.

10. Тангенциальные вентиляторы с питающим напряжением 220В или ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы.

11. Полоса из пористой резины черного цвета, препятствует трению решетки о корпус, уменьшает шум.



Формирование Артикула



varmann внутрипольный конвектор Qtherm Eco
