Конвекторы встраиваемый в пол Eva Systems

АКЦИЯ!!! Скидка на весь модельный ряд ЕВА Systems 20%. Срок выполнения заказных моделей 7 дней!!!

В наличий широкий выбор! Доставка конвекторов EVA Systems по Москве и в регионы на заказ от 100 000 руб. БЕСПЛАТНО!



Цвета стандартных решеток (входит в стоимость конвектора), для модели EVA КВ60 комплектуется решетками только  СЕРЕБРО и ДУБ.


Решетка для конвекторов EVA





У нас самые выгодные условия и скидки на конвекторы EVA (Ева) !



Конвекторы EVA (Ева) производства Россия/Швеция вот уже более 10 лет являются лидерами среди внутрипольных конвекторов импортного и российского производства. Основу ассортимента конвекторов EVA (Ева) составляют внутрипольные конвекторы отопления (или иначе их называют встраиваемые в пол).

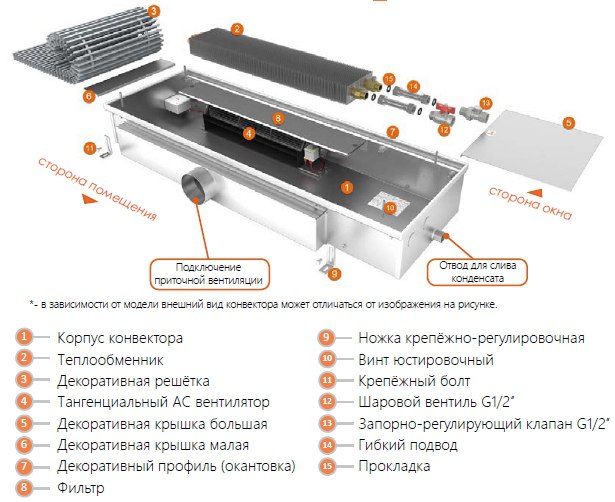

  .Обзор внутрипольного конвектора EVA



На картинке показан возможный функционал конвектора (подключение приточной вентиляции и отвода для слива конденсата заказываются дополнительно).



Есть ряд преимуществ данных отопительных приборов перед аналогами, а именно:



  - Конвекторы EVA имеют самый маленький процент брака (10 лет гарантии завода)


.
  - Широкая линейка самых востребованных внутрипольных конвекторов позволяет укомплектовать отопительными приборами марки Ева практически любой объект – от квартиры до элитного автосалона

.

  - Отопительные приборы хорошо адаптированы к российским системам центрального отопления – конвекторы марки EVA превосходно эксплуатируются в многоквартирных домах и высотных зданиях (рабочее давление 16 Атм, температура теплоносителя до + 110 С)

.

  - Качество комплектующих – на высшем уровне. Конвекторы EVA производятся только из высококлассных материалов, обеспечивающих надежность и длительное использование (нержавеющая сталь, алюминий, медь, немецкие тангенциальные вентиляторы, немецкая и итальянская запорная арматура и системы климат контроля).

.

  - Гарантия 10 лет на все конвекторы EVA позволяет пользоваться бесплатно сервисом непосредственно от завода изготовителя.

.

  - Бесшумные и безопасные немецкие тангенциальные вентиляторы (с максимальной скоростью до 22Дб) позволяют устанавливать в пол конвектор марки Ева даже в детскую комнату или спальню. При максимальных оборотах шум от работающего прибора Вас не потревожит.

.

  - Красивые и надежные декоративные решетки (выдерживающие до 120 кг. нагрузки) для внутрипольных конвекторов EVA. Этот элемент декора, видимый человеческому глазу, по истине, украшение конвекторов EVA. Все решетки для конвекторов Ева изготавливаются из анодированного или декорированного алюминия или ценных пород древесины (преимущественно дуб). Планки решеток соединены нержавеющими пружинами, что повышает прочность и эксплуатационные характеристики отопительного конвектора.

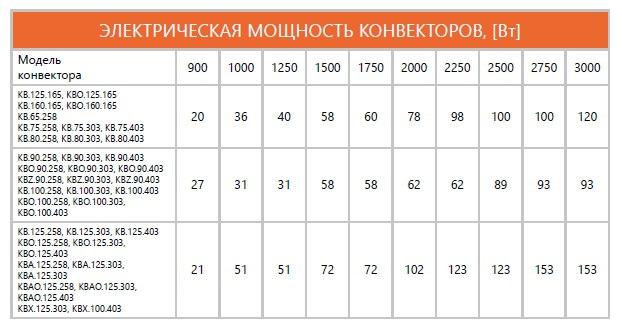

Электрическая мощность конвекторов EVA в Вт



Важно! Заказные позиции возврату и обмену не подлежат.


Доставка в регионы России !



Рекомендации по монтажу внутрипольного конвектора EVA

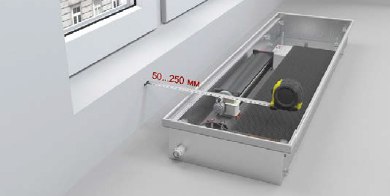

1. Конвектор рекомендуется размещать на расстоянии 50…250 мм от окна.



1 этап

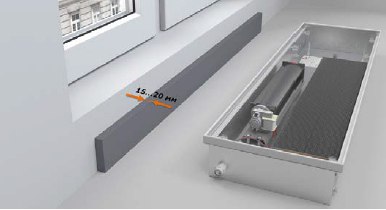

2. Рекомендуется применять теплоизоляцию отопительного канала между корпусом конвектора и наружной стеной (материал: плита из полистирола толщиной 10-15 мм).



2 этап

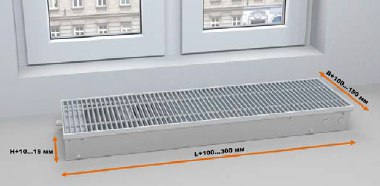

3. Размеры отопительного канала должны иметь припуск по высоте (H) +10...15 мм, по длине (L) +100...300 мм и ширине (B) +150 мм по отношению к габаритным размерам конвектора.



3 этап






Установка внутрипольного конвектора EVA

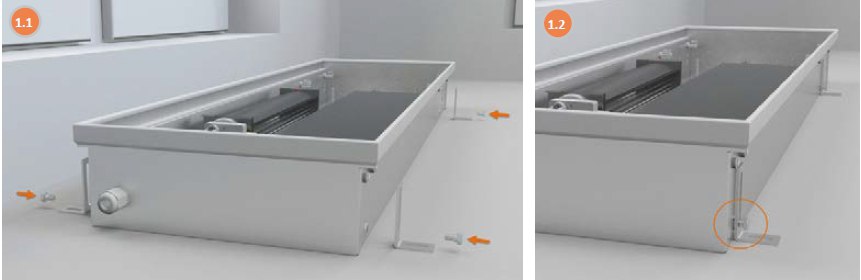

1. Снять с конвектора упаковку, декоративную решётку поз. 3, декоративную крышку большую поз. 5 и декоративную крышку малую поз. 6,
а также выполнить установку крепёжно-регулировочных ножек поз. 9 (рис. 1.1). Для последующей регулировки корпуса по высоте, затяжку кре-
пёжных болтов поз. 11 производить не нужно (рис. 1.2).



1 этап



2. Установить конвектор в отопительный канал, после чего закрепить крепёжно-регулировочные ножки поз. 9, с помощью дюбелей и крепёжных винтов, к основанию отопительного канала.



2 этап

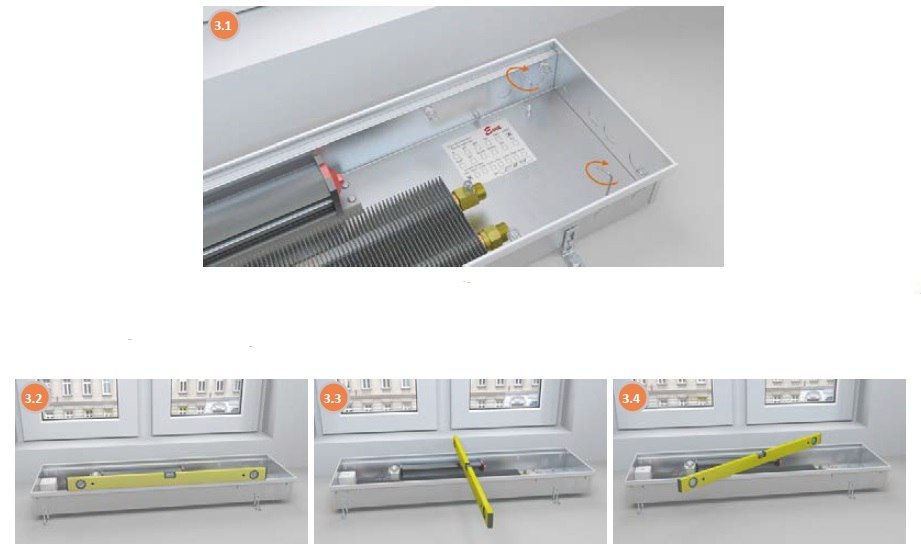

3. С помощью юстировочных винтов с шестигранным углублением под ключ поз. 10 выровнять корпус конвектора в горизонтальной плоскости
с допуском ±1 мм (ключ 7812-0372 X9 ГОСТ 11737-93, размер шестигранника S=3 мм).



3 этап



При выравнивании конвектора необходимо учитывать, чтобы верхняя кромка декоративного профиля поз. 7 (J-образный профиль (окантовка)),
находилась заподлицо с напольным покрытием. В случае комплектации F-образным профилем, необходимо:

1) Демонтировать декоративный профиль с корпуса конвектора;

2) Установить корпус конвектора, так чтобы верхняя его кромка была заподлицо с уровнем напольного покрытия (рис. 3.5);
3) После укладки напольного покрытия установить декоративный профиль, закрепив его герметиком (рис. 3.6).



3 этап



После выравнивания конвектора затянуть крепёжные болты поз.11*



3 этап



* Ключ 7811-0003 С1 Х9 ГОСТ 2839-80, размер S= 10 мм.

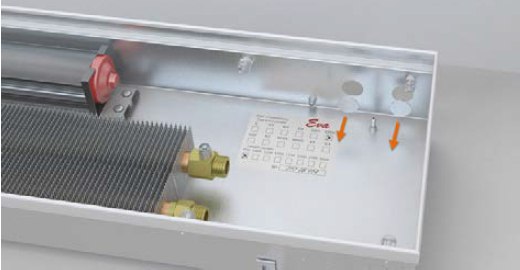

4. Снять заглушки отверстий со стороны подвода трубопровода.



4 этап

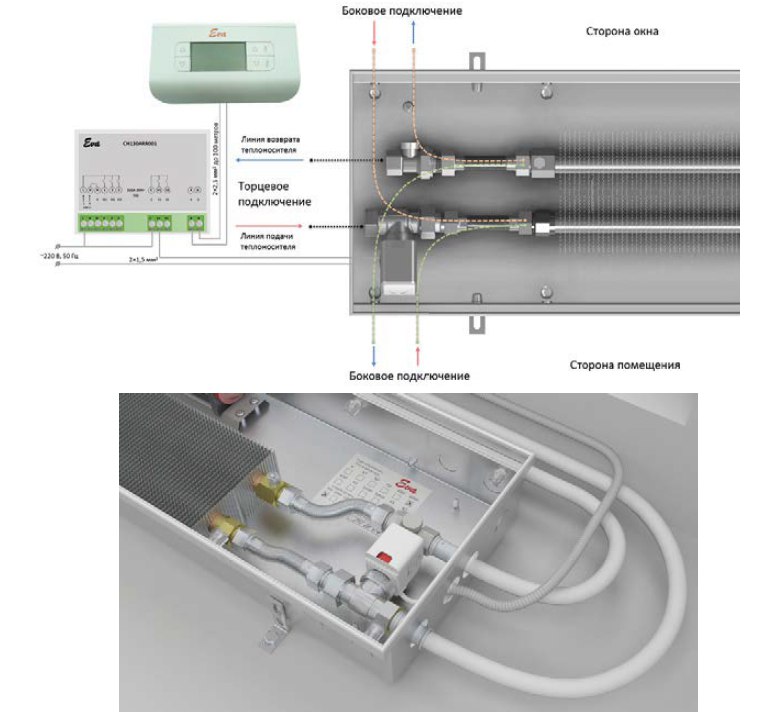

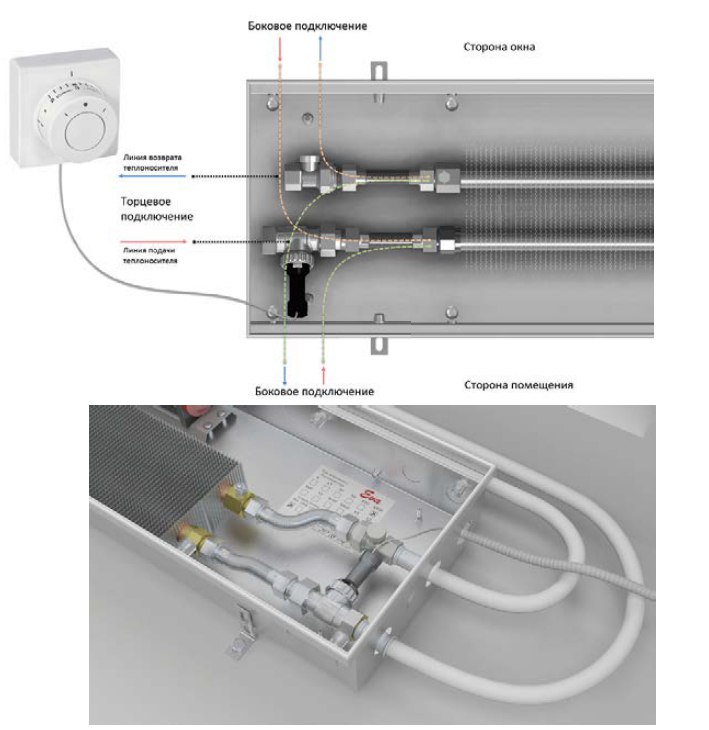

5. Соединить теплообменник поз. 2 с подающим и обратным трубопроводами.


Схемы регулирования тепловой мощности:


Схема «А» (стандартная комплектация) – подающий трубопровод соединить с теплообменником через шаровой вентиль поз. 12 и гибкий подвод
поз. 14. Обратный трубопровод соединить с теплообменником через запорно-регулирующий клапан поз. 13 и гибкий подвод поз. 14.



5 этап




Схема «В» - подающий трубопровод соединить с теплообменником через термостатический клапан, на который установить термостатическую
головку с выносным датчиком (термостатом) и капиллярной трубкой. Обратный трубопровод соединить с теплообменником через запорно-регулирующий клапан поз. 13 и гибкий подвод поз. 14.



5 этап







Схема «С» - подающий трубопровод соединить с теплообменником через термостатический клапан, на который установить термоэлектрический
двухпозиционный привод (сервопривод). Обратный трубопровод соединить с теплообменником через запорно-регулирующий клапан поз. 13 и
гибкий подвод поз. 14.



5 этап




Схема «D» подающий трубопровод соединить с теплообменником через термовентиль и гибкий подвод. Обратный трубопровод соединить с
теплообменником через запорно-регулирующий клапан поз. 13 и гибкий подвод поз. 14.



5 этап





Предостережение:

1) Удерживать ключом фитинги при подключении вентилей к теплообменнику. Запрещается создавать крутящий момент на
фитингах теплообменника.

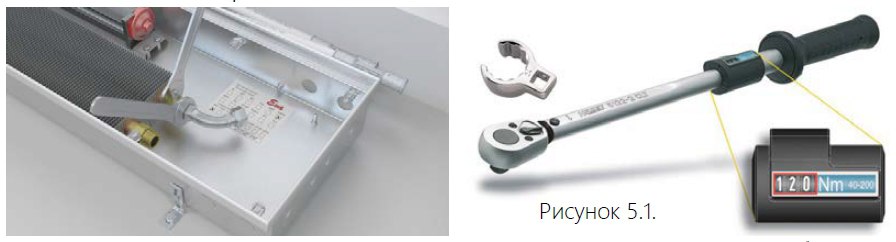

2) При подключении теплообменника использовать динамометрический ключ (рисунок 5.1.) во избежание деформирования тонкостенных медных
труб теплообменника и повреждения сварных соединений. Момент затяжки не должен превышать значение 120 Н·м.



5 этап




6. Провести гидравлическое испытание системы давлением не более 16 атм. (1,6 МПа).


7. Установить теплоизоляцию на подающий и обратный трубопроводы.



7 этап

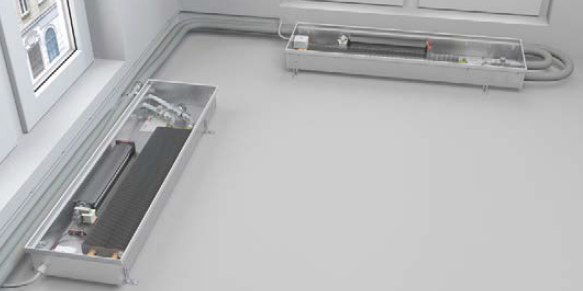

8. Произвести подключение вентилятора в зависимости от выбранной схемы регулирования тепловой мощности.


Внимание:



1) Для замера температуры в помещении использовать термостат, который установить на стене, на расстоянии около 1500 мм от уровня
пола, в месте, где наблюдается средняя комнатная температура (вдали от источников тепла, сквозняков или холодных мест).



8 этап

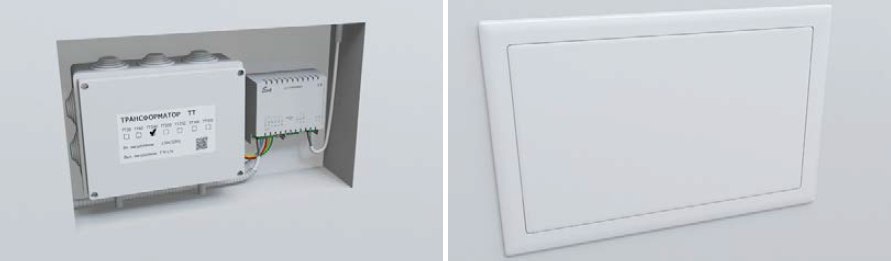

2) При подключении группы вентиляторов к трансформатору Т300 или Т400 использовать кабель сечением 2×4,0 мм2. Для подключения трансформаторов Т60, Т100, Т160, Т250 использовать кабель сечением 2×2,5 мм2. Трансформатор должен устанавливаться в распределительном щите вблизи от конвектора.



  8 этап

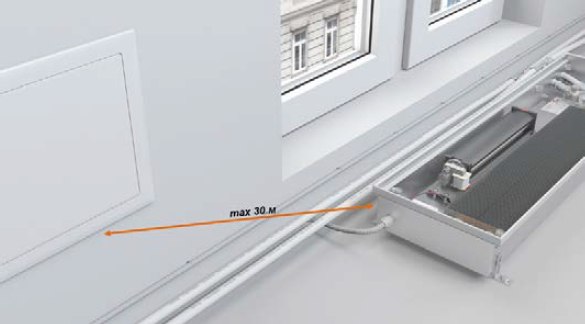

Во избежание падения напряжения, максимальная длина провода от трансформатора до конвектора должна составлять не более 30 метров.



8 этап

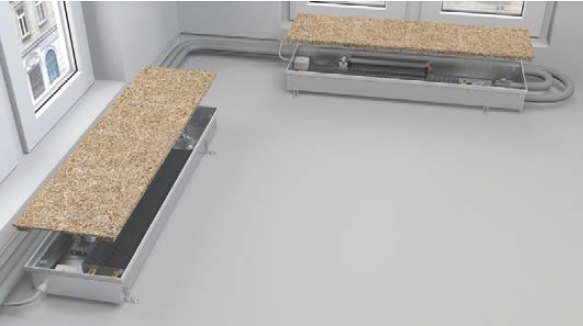

9. Перед заливкой бетонной стяжки установить распорные вставки для предотвращения деформации короба, например, лист из оргалита, деревянные распорки и т.п.



9 этап
