Внутрипольные конвекторы VARMANN QTHERM HK MINI

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), рейтингу (возр | убыв)
Артикул: Q-HK MINI
Внутрипольные конвекторы VARMANN QTHERM HK MINI - Ширина 190

Внутрипольные конвекторы VARMANN QTHERM HK MINI - Ширина 190 мм, Высота 90 мм.

Высота мм:
Длина мм:
Артикул: QTHERM HK2 MINI 190.90.75
32 000.00 руб.
Артикул: QTHERM HK2 MINI 190.90.12
41 240.00 руб.
Артикул: QTHERM HK2 MINI 190.90.17
50 470.00 руб.
Артикул: QTHERM HK2 MINI 190.90.22
59 710.00 руб.
Артикул: QTHERM HK2 MINI 190.90.27
68 950.00 руб.

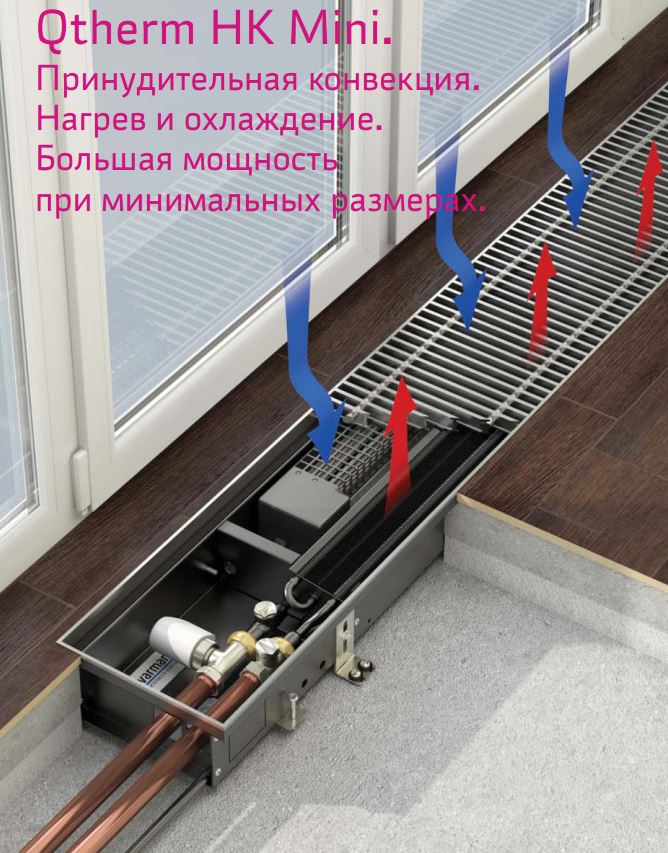

varmann внутрипольный конвектор Qtherm HK MINI


ОПИСАНИЕ



Конвекторы для нагрева и охлаждения воздуха с тангенциальными вентиляторами Qtherm HK Mini–это готовая к монтажу система кондиционирования воздуха, предназначенная для встраивания в пол непосредственно перед большими, доходящими до пола окнами, а так же встраивания в подоконник, для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период. В корпусе шириной 190мм установлен высокоэффективный медно–алюминиевый теплообменник, работающий в 2–х трубной системе подачи тепло–холодоносителя, малошумными тангенциальными вентиляторами с напряжением питания 220 В или 24В с ЕС–двигателями, создающими равномерный поток воздуха. Для сбора конденсата используется поддон с дренажным патрубком.



ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ


  - рабочее давление теплоносителя не более 16 бар;
  - давление гидравлических испытаний конвектора         – 25 бар;
  - максимальная рабочая температура теплоносителя    – 130 °С.
  - напряжение питания вентиляторов переменного тока   – 220 В;
  - напряжение питания вентиляторов постоянного тока    – 24 В.


БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ


  - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или из нержавеющей стали;
  - съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”;
  - тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В или 24В с ЕС–двигателями;
  - микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов либо коробка для электромеханического регулирования;
  - роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
  - декоративная рамка по периметру жёлоба из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
  - комплект крепёжно–регулировочных ножек;
  - воздухоспускной клапан 3/8 ”;
  - паспорт, инструкцию по монтажу и эксплуатации.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ


  - Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
  - Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса.
  - Корпус “двойное дно” с дренажными отводами конденсата.
  - Удобство монтажа с использованием быстроразъёмного соединения 3/4" "евроконус" для подключения теплоносителя.
  - Два типа профиля (U–образный и F–образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
  - Тангенциальные вентиляторы с двигателем 220В, 50 Гц для сухих помещений и 24В с ЕС–двигателем постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
  - Входящий в базовую комплектацию, микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе “умный дом”.
  - Настенные регуляторы Vartronic, позволяют в автоматическом режиме регулировать температуру в помещении плавным изменением скорости вращения вентиляторов.
  - Входящая в базовую комплектацию, полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
  - Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.


Уровень звукового давления Qtherm HK Mini, дБ(А)



Скорость
вращения
вентиляторов,
n/n max, %
Стандартная длина конвектора, мм
900 1400 1900 2400 2900
Высота конвектора 90 мм
50 % 16 18 19 20 20
60 % 19 21 22 23 23
80 % 25 27 28 29 29
90 % 32 34 35 36 36
100 % 33 35 36 37 37

Конструктивные составляющые конвектора Varmann Qtherm HK:

varmann внутрипольный конвектор Qtherm HK MINI

1. Теплообменник с шахматным расположением трубок, с алюминиевым пластинчатым оребрением новой геометрии, окрашен в цвет жёлоба, подключение G 3/4" "евроконус".

2. Решётка роликовая, либо линейная из анодированного алюминия, любой цвет по RAL, с фактурой мрамора, гранита, дерева или из нержавеющей стали.

3. Узел подключения латунный, подключение G 3/4" "евроконус" с накидными гайками, с никелированным воздухоспускным клапаном, 3/8".

4. Регулировочные винты для регулирования конвектора в уровень пола при монтаже.

5. Блок электрических подключений в пластиковой коробке IP 65 для электромеханического регулирования, устанавливается для QHK EM или QHK EC EM.

6. Блок электрических подключений c микропроцессорным регулятором в пластиковой коробке IP 65 с возможностью плавного изменения скорости вращения вентиляторов, устанавливается для QHK или QHK EC.

7. Ножки для фиксации корпуса конвектора к полу.

8. Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали.

9. Декоративная рамка по периметру корпуса конвектора U-образного, либо F-образного профиля из алюминия в цвет решётки.

10. Тангенциальные вентиляторы с питающим напряжением 220В или ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы.

11. Полоса из пористой резины черного цвета, препятствует трению решетки о корпус, уменьшает шум.

12.
Второе дно корпуса для сбора конденсата с дренажными патрубками.
