Конвекторы VITRON с вентилятором

Срок выполнения заказных моделей 7 дней!!!

В наличий широкий выбор! Доставка конвекторов по Москве и в регионы на заказ от 100 000 руб. БЕСПЛАТНО!

Конвекторы встраиваемые в пол с вентилятором (принудительная конвекция)

описание



Встраиваемый в пол конвектор с принудительной конвекцией VITRON - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции. Позволяет преградить поток холодного воздуха от застекленных фасадов или окон. Данный тип конвектора служит для отопления только сухих помещений. Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.


Конструктивные особенности:



•материал корпуса- оцинкованная сталь покрытая износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
•материал решётки- анодированный алюминий, дерево;
•регулировка по высоте от 0 до 40 мм за счёт специальных регулировочных ножек;
•подключение теплообменника- G1/2’’ (внутренняя резьба);
•применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
•съёмный медно-алюминиевый теплообменник с износостойким порошковым покытием (цвет покрытия: чёрный матовый);
•специальные юстировочные шпильки позволяют легко выровнять конвектор в горизонтальной плоскости;
•тангенциальный AC вентилятор с уменьшенным уровнем шума.

Стандартный комплект поставки:



•корпус из оцинкованной стали покрытый порошковым покрытием RAL 9005;
•комплект крепёжно-регулировочных ножек;
•поперечная рулонная решётка из анодированного алюминия или дерева;
•декоративная рамка из алюминия углового профиля или J- образного(под заказ), выполненная в цвет решётки;
•медно-алюминиевый теплообменник;
•тангенциальный вентилятор 12В или 220В.
•воздухоспускной клапан G1/2’’;
•технический паспорт, инструкция по монтажу и эксплуатации;




Рабочие условия:

•максимальная рабочая температура теплоносителя      - 95 градусов С
•рабочее давление теплоносителя                                  - 16 атм (1,6 МПа)
•опрессовочное давление                                               - 25 атм (2,5 МПа)
•подключение вентилятора                                             ~ 230 В, 50 Гц
                                                                                      ~ 12 В, 50 Гц
•степень защиты вентилятора                                         - IP20
•уровень звукового давления от вентилятора (min/max)   - 19/35 дБ

Поперечные разрезы конвекторов

конвекторы Vitron

Артикул приборы


конвекторы Vitron

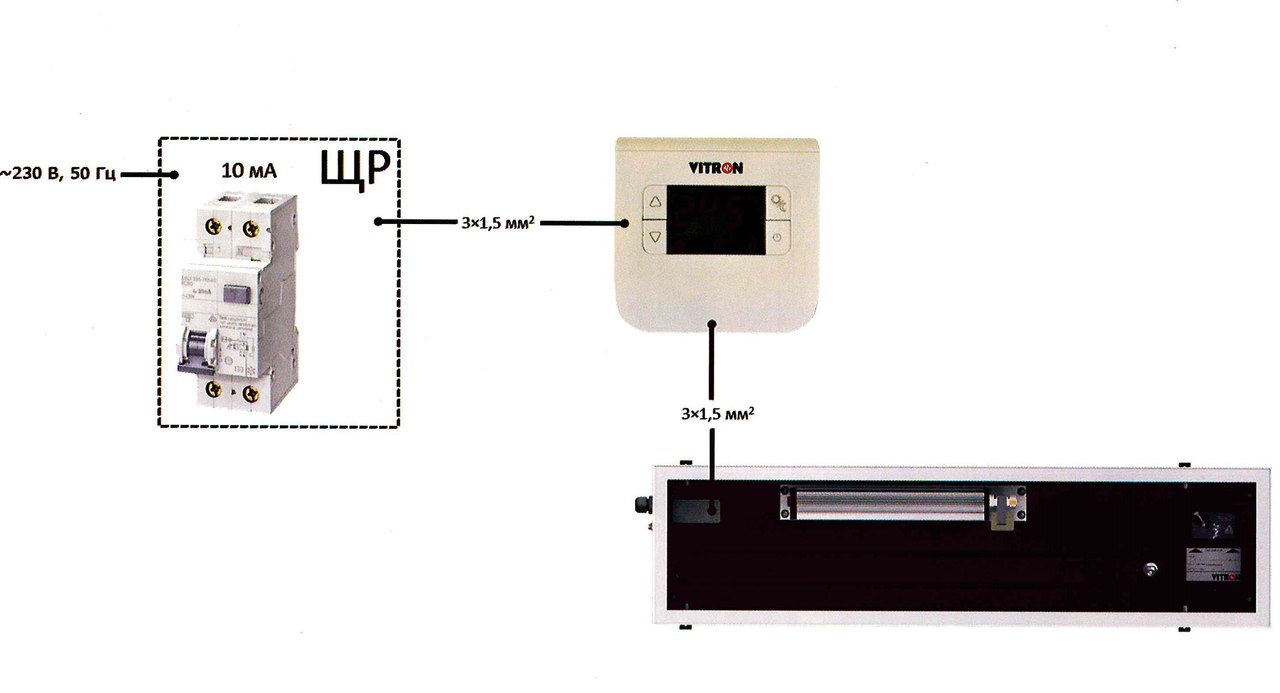

Схема подключения AC вентиляторов 220 V. Односкоростное регулирование.

таблица
внутрипольный конвектор Vitron

Схема подключения AC вентиляторов 220 V. Трехскоростное регулирование.

таблица
внутрипольный конвектор Vitron
Схема подключения нескольких групп АС вентиляторов 230 В. Трёхскоростное регулирование.
внутрипольный конвектор Vitron
внутрипольный конвектор Vitron

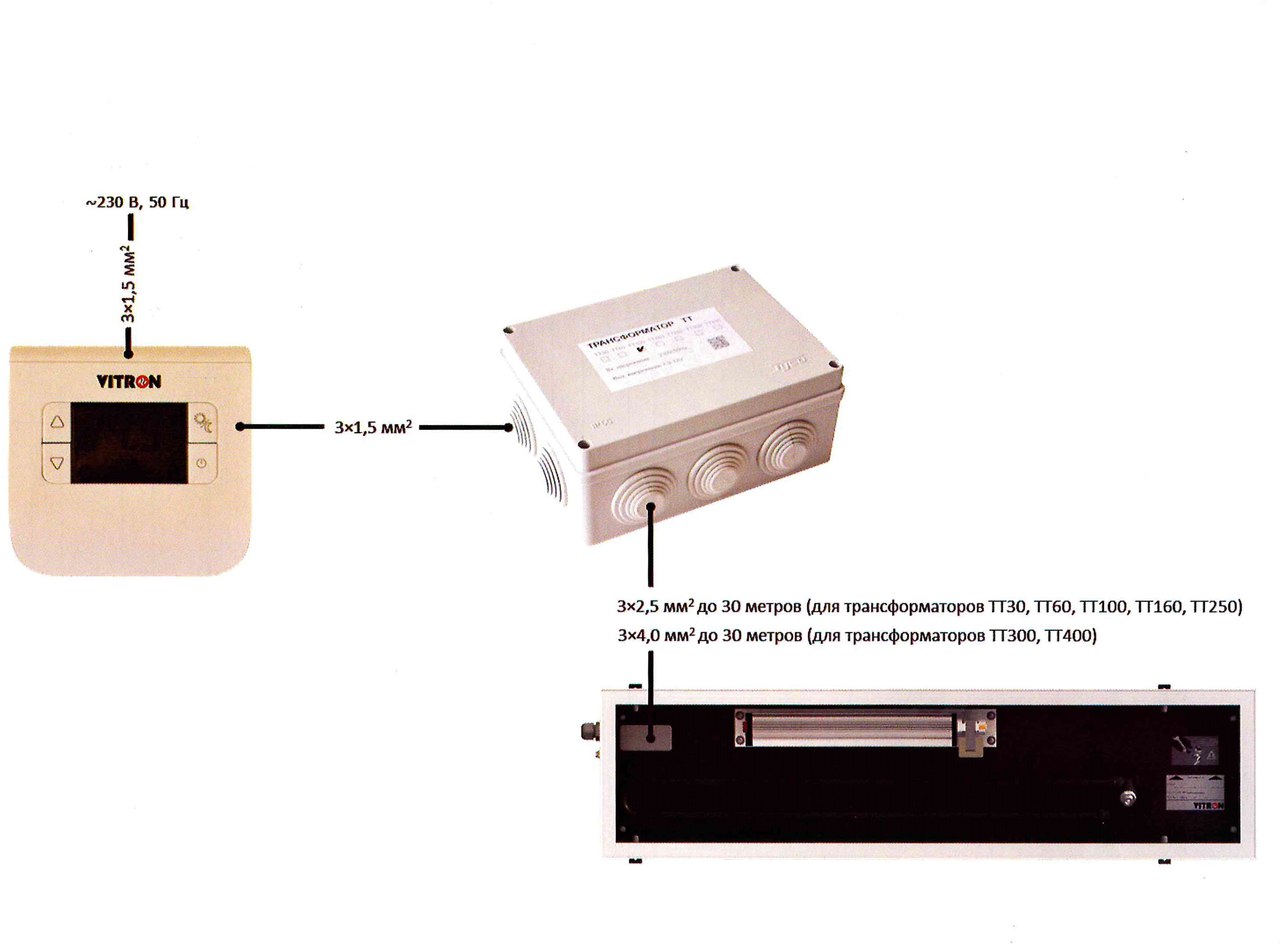

Схема подключения AC вентиляторов 12V. Односкоростное регулирование.


При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3x2,5 мм2 до 30 метров.
При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3x4,0 мм2 до 30 метров.
внутрипольный конвектор Vitron
описание
описание
описание


Схема подключения AC вентиляторов 12 V. Трёхскоростное регулирование.


При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3x2,5 мм2 до 30 метров.
описание
внутрипольный конвектор Vitron

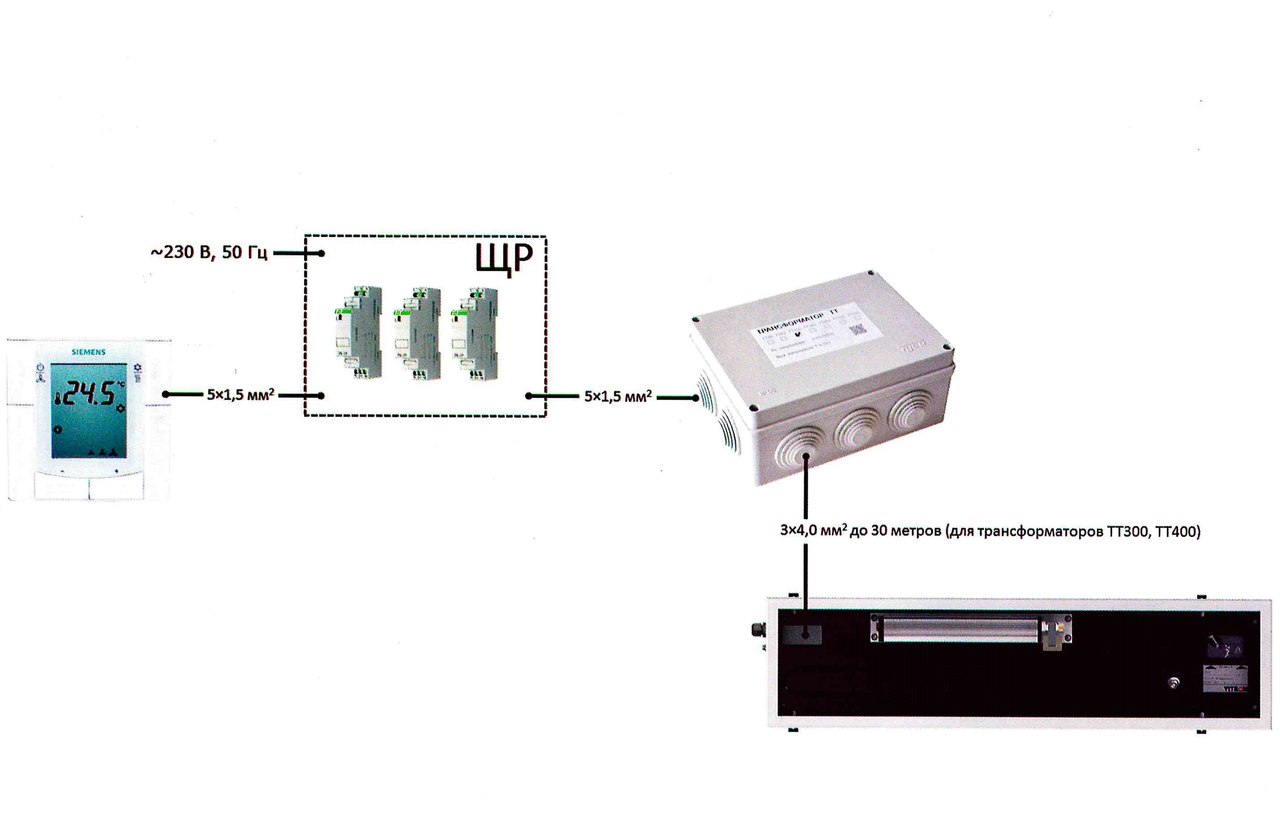

Схема подключения AC вентиляторов 12 V к трансформаторам ТТ300, ТТ400. Трехскоростное регулирование.


При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3x4,0 мм2 до 30 метров.
таблица

Схема подключения нескольких групп AC вентиляторов 12 V.Трехскоростное регулирование.


При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3x4,0 мм2 до 30 метров.
описание
